สตั๊ดและแทร็คเครื่องขึ้นรูป
>
|
| Place of Origin | Wuxi, China |
| ชื่อแบรนด์ | Sussman |
| ได้รับการรับรอง | CE, SGS, ISO |
| Model Number | RF-ST |
T กริดเครื่องขึ้นรูปลอนสตั๊ดโลหะอุปกรณ์ 8-15m / นาที
รายชื่อเครื่อง Bar T หลัก
| รายชื่อเครื่อง | 3 ตัน passive de-coiler | 2 ชุด | |
| อุปกรณ์เจาะไฮโดรลิค | 3 ชุด | ||
| เครื่องขึ้นรูปลูกกลิ้งหลัก | 1 ชุด | ||
| กล่องควบคุม PLC | 1 ยูนิต | ||
| สถานีไฮโดรลิค | 1 ยูนิต | ||
| อุปกรณ์ล็อคสำหรับข้อต่อ | 1 ยูนิต | ||
| ออกตาราง | 2 ยูนิต | ||
โปรไฟล์มาตรฐานและภาพวาด
กระบวนการเทคโนโลยี:
การกัดกร่อน - การหล่อลื่น - การหล่อลื่น - การตัดไฮดรอลิก - การรวบรวมผลิตภัณฑ์ตัด
ภายนอกของเครื่อง:
| รายการ | ข้อมูลจำเพาะ | หมายเหตุ | |
| วัสดุของขดลวด | ความหนาของวัสดุ | PPGI ขนาด 0.3-0.5 มม | |
| De-coiler | น้ำหนัก | คู่มือใช้งาน 3 ตัน | |
| Knurls | สองข้าง | 1 ชุดม้วน | |
| การไล่ | หมายเลข | 3 ชุด | |
| ระบบการขึ้นรูป | ความเร็วของโรลลิ่ง | 10-15 m / min | |
| สถานีลูกกลิ้ง | ประมาณ 16 สถานีขึ้นรูป | ||
| วัสดุลูกกลิ้ง | Gcr15 เหล็กที่มีการดับ | ||
| วัสดุ Shaft | 45 เส้นผ่านศูนย์กลางเหล็ก 75 มม | ||
| Maim Motor Power | 7.5 กิโลวัตต์ | ||
| กำลังตัดไฮดรอลิค | 4 กิโลวัตต์ | ||
ตัด ระบบ | วัสดุตัด | CR12 พร้อมการบำบัดความหนืด | |
| ความแข็ง | HRC58-62 | ||
| ความอดทน | + -1.5mm | ||
| ใบมีดตัด | ชุดใบมีดตัด 1 ชุด | ||
| ระบบควบคุมไฟฟ้า | แหล่งกำเนิดไฟฟ้า | 380V, 50HZ, 3 เฟส | |
| ระบบควบคุม | PLC พร้อมหน้าจอสัมผัสญี่ปุ่นพานาโซนิคและ Yaskawa Brand | ||
| ระบบร่วม | สถานี | ประมาณ 5 สถานี | |
| น้ำหนัก | ตัน | ประมาณ 3 ตัน | |
| เส้นทางขับขี่ | กล่องเกียร์ | ||
| ขนาดของเครื่อง | มิลลิเมตร | ความยาว 7500mm * ความกว้าง 800mm * ความสูง 800m |

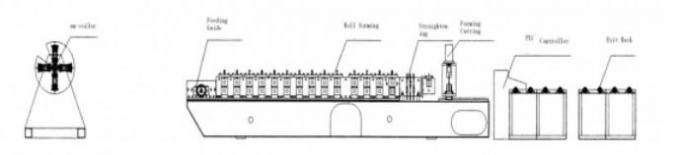

ภาพของ ส่วนประกอบ ของ เครื่อง
Decoiler 3 ตันแบบพาสซีฟ
เส้นผ่าศูนย์กลางด้านในคอยล์: ¢ 350 มม. ~ 450 มม
เส้นผ่าศูนย์กลางออกสูงสุดของขดลวด: 800 มม
การขยายตัว: มี 4 ฝ่ามือพร้อมเบรค
ความกว้างสูงสุดของม้วน: 500 มม
วิธีการตัด:
(1) การตัดการเคลื่อนไหว: เครื่องหลักหยุดทำงานและตัดโดยอัตโนมัติ หลังจากตัดแล้วเครื่องหลักจะเริ่มทำงานใหม่โดยอัตโนมัติ
(2) วัสดุของใบมีด: CR12 พร้อมการอบความร้อน
(3) การวัดความยาว: อัตโนมัติ
(4) ความคลาดเคลื่อนของความยาว: + 0.5 มม
(5) เพื่อให้ได้รูปที่สมบูรณ์แบบเราขอแนะนำให้ใช้เครื่องตัดไฮดรอลิคโดยการเปลี่ยนแม่พิมพ์ตัด ใช้งานได้ง่าย
กล่องควบคุม
