รายละเอียดสินค้า:
|
| ชื่อ: | เครื่องขึ้นรูปม้วนช่อง U | วัสดุ: | 0.6-1.5 มิลลิเมตรเหล็กชุบสังกะสี |
|---|---|---|---|
| การขึ้นรูปสถานี: | สร้างสถานีประมาณ 13 สถานี | ลูกกลิ้งวัสดุ: | Gcr15 เหล็กพร้อมดับ |
| ระบบ Dirve: | โซ่หรือกล่องเกียร์ | วัสดุเพลา: | เพลาเหล็กขนาด 45 # ขนาด 75 มม |
| ความเร็วในการขึ้นรูป: | 10-12m / นาที | วัสดุของการตัด: | CR12 ด้วยการรักษาดับ |
| ระบบการควบคุม: | PLC พร้อมหน้าจอสัมผัส | ความอดทน: | -1.5mm |
| แสงสูง: | metal stud and track roll forming machine,metal stud forming machine |
||
เครื่องขึ้นรูปม้วน Keel แสงช่องทางกับระบบส่งโซ่ตัดไฮโดรลิค
พารามิเตอร์ทางเทคนิค
| รายการ | ข้อมูลจำเพาะ | |
| วัสดุของขดลวด | ความหนาของวัสดุ | เหล็กชุบสังกะสี 0.6-1.5 มม |
| De-coiler | น้ำหนัก | คู่มือ 3 ตัน |
| ระบบการขึ้นรูป | ความเร็วการหมุน | 10-12 เมตร / นาที |
| ลายนูน | 1 ชุดม้วน | |
| สถานีลูกกลิ้ง | สร้างสถานีประมาณ 13 สถานี | |
| วัสดุลูกกลิ้ง | Cr40 เหล็กพร้อมดับ | |
| วัสดุเพลา | เพลาเหล็กขนาด 45 # 75 มม | |
| กำลังมอเตอร์ไฟฟ้า | 5.5 กิโลวัตต์ | |
| กำลังตัดไฮดรอลิก | 4 กิโลวัตต์ | |
| ตัด ระบบ | วัสดุของการตัด | CR12 ด้วยการรักษาดับ |
| ความแข็ง | HRC58-62 | |
| ความอดทน | + -1.5mm | |
| ใบมีดตัด | ใบมีดตัด 1 ชุด | |
| ระบบควบคุมไฟฟ้า | แหล่งไฟฟ้า | 380V, 50HZ, 3 เฟส |
| ระบบควบคุม | PLC ญี่ปุ่นยี่ห้อ Panasonic และ Yaskawa | |
| น้ำหนัก | ประมาณ 3 ตัน | |
| วิธีการขับรถ | โซ่เดี่ยว 1 นิ้ว | |
| ขนาดของเครื่อง | ความยาว 6500 มม. * กว้าง 600 มม. * สูง 800 ม |
ส่วนประกอบเครื่อง
| 3-de-coiler แบบพาสซีฟ | 1 ชุด |
| เครื่องขึ้นรูปม้วนหลัก | 1 ชุด |
| อุปกรณ์ตัด | 1 ชุด |
| กล่องควบคุม PLC | 1 หน่วย |
| สถานีไฮดรอลิก | 1 หน่วย |
| ออกโต๊ะ | 2 หน่วย |
ขั้นตอนการทำงาน
การให้อาหารพร้อมคำแนะนำ - การขึ้นรูปม้วน - การตัด - การรวบรวมผลิตภัณฑ์

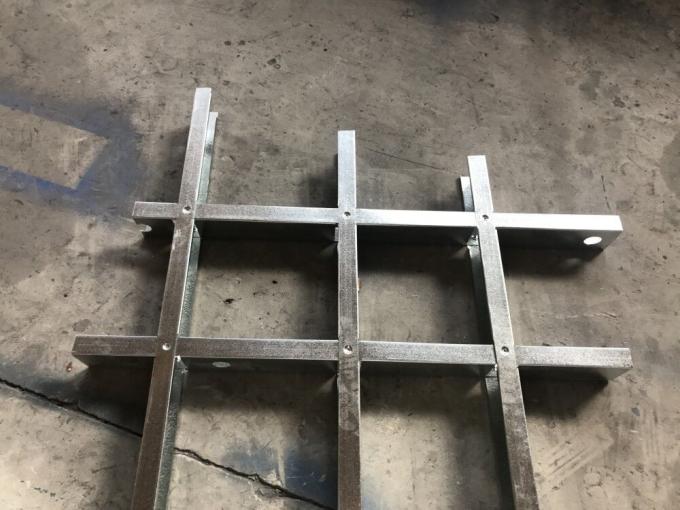

แกลเลอรี่ภาพ
