สตั๊ดและแทร็คเครื่องขึ้นรูป
>
|
|
| สถานที่กำเนิด | อู๋ซี ประเทศจีน |
| ชื่อแบรนด์ | Sussman |
| ได้รับการรับรอง | CE, SGS, ISO |
| หมายเลขรุ่น | อาร์เอฟ-เอสที |

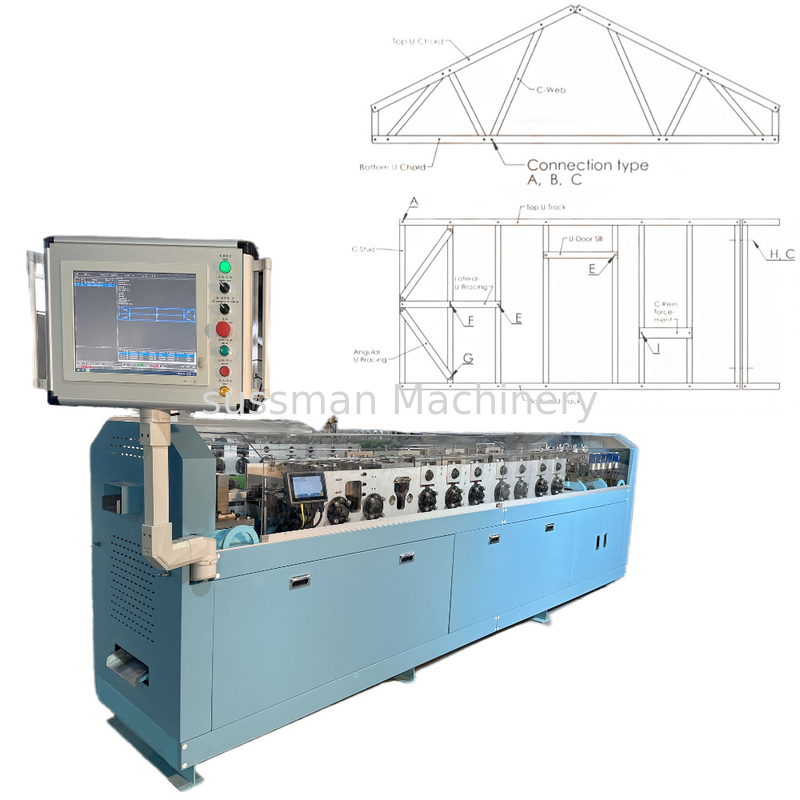

พร้อมส่ง C89 Light Gauge Framing Machine LGS LGSF Making Machine with Vertax BD Software
Light Steel Framing Machine เป็นสายการผลิตอัตโนมัติ ความกว้าง 75 มม., 89 มม., 140 มม. เป็นขนาดทั่วไป เครื่องประกอบด้วย decoiler, เครื่องเจาะไฮดรอลิก, เครื่องตัดไฮดรอลิก, เครื่อง decoiler แบบพาสซีฟ 6 เมตร, คอมพิวเตอร์อุตสาหกรรมและอื่น ๆ
ข้อมูลจำเพาะหลัก
| รายการ | คำอธิบาย |
| เครื่องถอดรหัสอัตโนมัติ | |
| กำลังโหลดน้ำหนัก | 2,000กก |
| เส้นผ่านศูนย์กลางภายในคอยล์ | φ430~520มม |
| เส้นผ่านศูนย์กลางภายนอกคอยล์ | φ1300มม |
| ความกว้างของแถบ | 100~450มม |
| ความหนาของแถบ | 0.7~1.2มม |
| คำอธิบายโปรไฟล์ | |
| ขนาดโปรไฟล์ C | 89*41*13มม |
| เครื่องขึ้นรูปม้วน | |
| มิติ | 5,000*1,000*1800มม |
| น้ำหนัก | 3500กก |
| เกรดลูกกลิ้ง | วัสดุ: SKD-11 |
| เทคนิคการประมวลผลลูกกลิ้ง | เครื่องจักร CNC, การรักษาความร้อน HRC58-60 |
| เกรดเพลา | เหล็ก 40Cr |
| เทคนิคการประมวลผลเพลา | เครื่องจักร CNC การชุบแข็ง และการแบ่งเบาบรรเทา HRC28-32 |
| อุปกรณ์เจาะ | การบุ๋มด้วยรูสกรู, รูบริการ, รอยบากของราง, รอยบาก, ลบมุมปลายโครง, บีบ, จีบ |
| ระบบควบคุม | |
| อุปกรณ์ควบคุม | แล็ปท็อปหนึ่งเครื่อง กล่องควบคุมภายในเฟรมพื้นฐานของเครื่อง |
| ซอฟต์แวร์การออกแบบ | เวอร์เท็กซ์ BD จาก AU |
| อุปกรณ์การพิมพ์แบบเช่าซื้อ | อุปกรณ์การพิมพ์ Matthews Leaser ของสหรัฐอเมริกาสำหรับโลโก้สเปรย์พ่นสีและหมายเลขระบุการติดตั้ง |
| อุปกรณ์ควบคุมระยะไกล | รีโมทคอนโทรลไร้สายควบคุมเครื่องให้เดินหน้า ถอยหลัง หรือหยุด |
| แบรนด์หลัก | PLC (พัฒนาตนเอง), รีเลย์ (ชไนเดอร์), พรอกซิมิตี้สวิตช์ (ชไนเดอร์), เข้ารหัส (Omron) |
| มอเตอร์และระบบไฮดรอลิก | |
| เซอร์โวมอเตอร์ | 5.5kw พร้อมทดเกียร์อันล้ำค่า |
| สถานีไฮโดรลิค | 7.5kw ถัง 200L |
| ตารางวิ่งออก | |
| ความยาว | 3M พร้อมระบบรองรับนิวแมติกด้านข้าง |
| บทนำทั่วไป | |
| 1. แผงสัมผัสระบบ Windows การนำเข้าคำแนะนำ NC อย่างรวดเร็วผ่านเครือข่ายหรืออินเทอร์เฟซ USB | |
| 2. การตรวจสอบกระบวนการทำงานด้วยภาพ | |
| 3.ซอฟต์แวร์ Vertex BD | |
| 4. ระบบไฮดรอลิก Rexroth ของเยอรมัน การออกแบบแม่พิมพ์ขนถ่ายอย่างรวดเร็ว | |
| 5. เหล็กแม่พิมพ์คุณภาพสูง การชุบแข็งด้วยสุญญากาศ การตกแต่งศูนย์เครื่องจักร CNC | |
| 6. เครื่องพิมพ์อิงค์เจ็ทที่ไม่ต้องบำรุงรักษาในตัว | |
| 7. การขึ้นรูปที่สมบูรณ์แบบ การปรับขนาดที่แม่นยำ | |
คำอธิบายอุปกรณ์
1: การกำหนดค่าของเครื่อง
เครื่องคลายคอยล์ 1 ชุด
ลูกกลิ้งขึ้นรูป: 12 กลุ่ม
ระบบควบคุม PLC 1 ชุด
ระบบตัดไฮดรอลิค : 1 ชุด
โต๊ะสะสม
2: :ขั้นตอนการทำงานของเครื่องขึ้นรูปโปรไฟล์โอเมก้า
Uncoiling-Coil Feeding-Guiding-Roll Forming-Punching (ถ้าจำเป็น) - ตารางการตัด - การรวบรวม
3: พารามิเตอร์ทางเทคนิค:
ตอบ: แหล่งจ่ายไฟ: :
380V, 3 เฟส, 50 Hz (สามารถปรับได้ตามสภาวะการจ่ายไฟจริงในประเทศต่างๆ)
กำลังมอเตอร์หลัก: 7.5KW
กำลังปั๊ม: 5.5kw
B:อันคอยล์เลอร์:
เส้นผ่านศูนย์กลางภายใน: 460-520 มม
เส้นผ่านศูนย์กลางภายนอก: 1300 มม
น้ำหนักบรรทุกสูงสุด: 2T
C: ส่วนการขึ้นรูป:
ความหนาของการป้อน: 0.6-1.2 มม
ความกว้างการป้อน: 50-500 มม
ความเร็วในการขึ้นรูป: 8-12 ม./นาที
ส่วนเบี่ยงเบนการตัด: 10m ± 2 มม
จำนวนสถานีลูกกลิ้ง: 12 กลุ่ม
วัสดุลูกกลิ้ง: GCr15
วัสดุของเพลา: Cr40
เส้นผ่านศูนย์กลางเพลา: 42 มม
D:ระบบไฮดรอลิก:
แรงดันไฮดรอลิก: 10-12 เมกะพาสคัล
วัสดุเครื่องตัด: SKD11
อี: ระบบควบคุม: :
ระบบควบคุม NC-PLC อัตโนมัติเต็มรูปแบบ
ช่องควบคุม: หน้าจอสัมผัสสี
