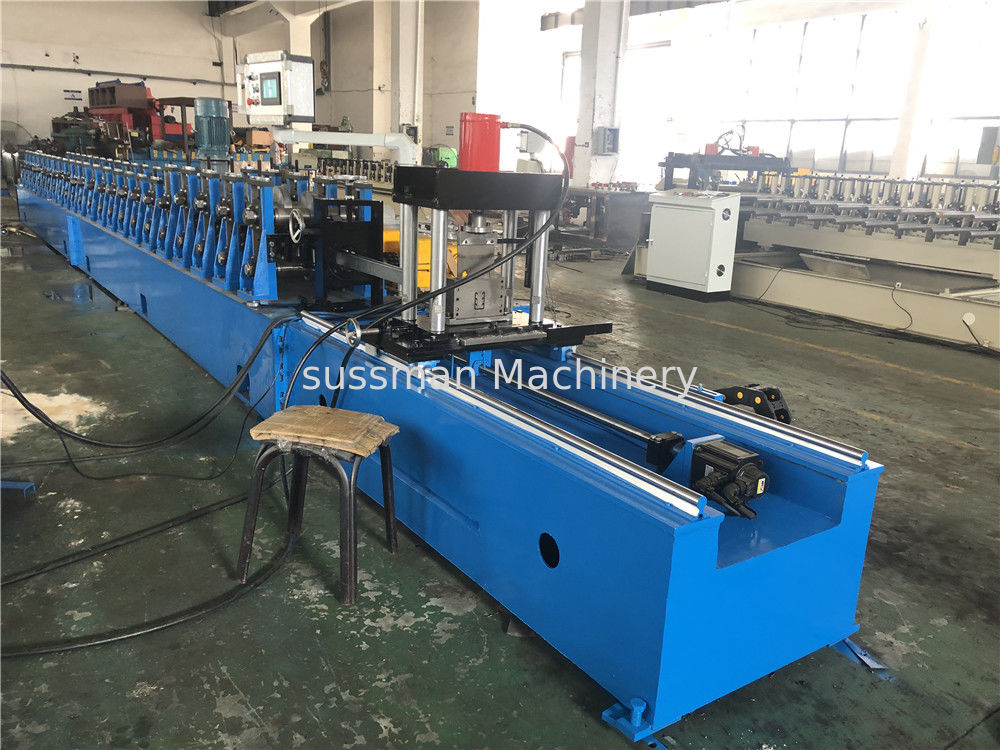

เครื่องขึ้นรูปม้วนถาดสายเคเบิลหนา 3.0 มม. นั่งร้านด้วยการเจาะ

ความหนา 3.0 มม. นั่งร้านดาดฟ้าเคเบิ้ลถาดเครื่องขึ้นรูปม้วนด้วยการเจาะ

กระบวนการเครื่อง

Decoiler- leveling—servofeeding --- Punching Press - ม้วนขึ้นรูป - ตัด - Outtable

ใช้เหล็ก

วัสดุเหล็กแผ่นที่ใช้แล้วสำหรับผลิตภัณฑ์ถาดสายเคเบิลคือ:

DX51 EN10142(1991) – ความหนา: 1-2mm

โปรไฟล์

ข้อมูลเทคนิค

• ไฮดรอลิก 5 ตันดีคอยล์เลอร์

เส้นผ่านศูนย์กลาง: 508-610 มม. การขยายตัวของไฮดรอลิกรูปภาพสำหรับอ้างอิง

การขยายตัว: decoiler ไฮดรอลิก

ความจุ: 5000 กก. ต่อแมนเดรล

ความกว้างม้วนสูงสุด: 1250mm

เบรกแรงตึงพร้อมวาล์วปรับความตึงเบรกแบบแปรผัน

ข้อมูลเทคนิคเครื่องขึ้นรูปม้วนหลัก

.วัสดุแผ่นที่เหมาะสม:

• วัสดุ– ความหนา: 1-2mm

วัตถุดิบ: เหล็กกัลวาไนซ์และเหล็กแผ่นดำ

ตัด:

1 วัสดุใบมีดคัตเตอร์: Cr12mov HRC58-62 องศา

2 การตัดหลังจากการขึ้นรูป: ตัดแผ่นหลังจากการขึ้นรูปม้วนตามความยาวที่ต้องการ

3 การเคลื่อนที่ของการตัด: เครื่องหลักจะหยุดโดยอัตโนมัติและการตัดจะเกิดขึ้นหลังจากตัดแล้ว เครื่องหลักจะเริ่มทำงานโดยอัตโนมัติ

4 วัสดุของใบมีด: CR12 พร้อมการอบชุบด้วยความร้อน

5 การวัดความยาว: การวัดความยาวอัตโนมัติ

6 ความคลาดเคลื่อนของความยาว: 6m+/- 1.5mm

การป้อนเซอร์โวสามารถควบคุมระยะการเจาะได้อย่างแม่นยำ ควบคุมโดย PLC ค่าความคลาดเคลื่อนในการป้อนสามารถอยู่ที่ +-0.05 มม. เซอร์โวมอเตอร์สามารถควบคุมความเร็ว และสามารถรับสัญญาณอินพุต การตอบสนองอย่างรวดเร็ว และประสิทธิภาพที่ดี หน้าจอสัมผัสสามารถแสดงความเร็ว ความยาว และ ปริมาณสามารถควบคุมได้โดยโหมดแมนนวลและอัตโนมัติ

ถาดสายเคเบิลแบ่งออกเป็นประเภทรางน้ำ, แบบสะพาน, แบบบันได, แบบกริด และโครงสร้างอื่นๆ ซึ่งประกอบด้วยส่วนรองรับ โครงยึด และอุปกรณ์ติดตั้งสะพานในอาคารสามารถสร้างได้อย่างอิสระหรือวางบนอาคารต่างๆ (โครงสร้าง) และรองรับแกลเลอรี่ท่อมีลักษณะโครงสร้างที่เรียบง่าย รูปลักษณ์สวยงาม การกำหนดค่าที่ยืดหยุ่น และการบำรุงรักษาที่สะดวก

หน้าที่หลักของแผ่นเหล็กคือการจัดหาสตูดิโอสำหรับคนงานมีรูกันลื่นและรูระบายน้ำ
