1.0-2.0 มม. ความหนา 50 * 25 มม. ขนาดตู้ไฟฟ้า C อุปกรณ์ม้วนโพสต์
C Post Machine พารามิเตอร์ทางเทคนิค
การสร้างสถานี |
ประมาณ 18 สถานีหรือตามรูปวาดโปรไฟล์ของคุณ |
โครงสร้างเครื่อง |
โครงสร้างเหล็กหล่อ |
วัสดุลูกกลิ้ง |
GCr15 การบำบัดด้วยการดับ: HRC58-62; |
วิถีแห่งการขับรถ |
กระปุกเกียร์ |
ขอวัตถุดิบ |
เหล็กแผ่นรีดเย็นหรือเหล็กแผ่นรีดร้อน เหล็กชุบสังกะสี |
ความเร็วในการทำงานทั้งสาย |
5-6m/นาที |
ความแม่นยำความยาว |
6+-1.0mm |
ระบบเจาะ |
เจาะไฮดรอลิก |
ระบบตัด |
ตัดหยุดไฮดรอลิค |
อินเวอร์เตอร์ |
ซีเมนส์พานาโซนิค (แบรนด์ตัวเลือก) |
PLC |
ซีเมนส์พานาโซนิค (แบรนด์ตัวเลือก) |
พลังงานหลักพร้อมตัวลด |
18.5KW WH Chinese Famous |
กำลังมอเตอร์ของสถานีไฮดรอลิก |
5.5KW |
ประเภทการตัด |
ไดรฟ์ไฮดรอลิก ตัดหลังจากการขึ้นรูป |
วัสดุของใบมีด |
Cr12Mov , กระบวนการดับ |
ส่วนประกอบหลักของเครื่องโพสต์ C
ชื่อเครื่อง | ปริมาณ |
เครื่องคลายเกลียวอัตโนมัติ 2 ตัน | 1 ชุด |
เครื่องขึ้นรูปม้วนหลัก | 1 ชุด |
เครื่องเจาะระบบไฮดรอลิก | 1 ชุด |
ระบบตัดเลื่อย | 1 ชุด |
โต๊ะออก4เมตร | 1 สเต๊ก |
ระบบกล่องควบคุม PLC | 1 ชุด |
กล่องเครื่องมือ | 1 แพ็คเกจ |
C Post Machine รายละเอียดเพิ่มเติม
(1) Ue-coiler อัตโนมัติ
แม็กซ์ความจุ: 2T
เหมาะสำหรับขดลวดเส้นผ่านศูนย์กลางภายใน: 460-520 มม. ขดลวดที่เหมาะสมสูงสุดเส้นผ่านศูนย์กลางออก: 800mm
พลังงานแบบแมนนวลขยายพื้นผิวด้านในของคอยล์

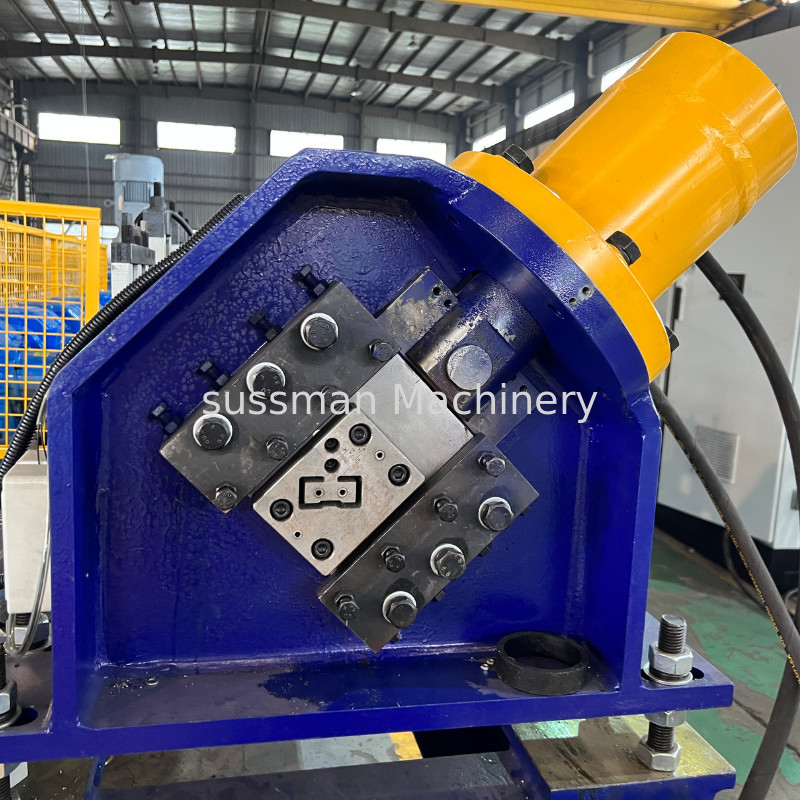

(2) ไฮดรอลิกตัด
1) หยุดการตัด
2) ใช้โครงเชื่อมเพื่อความแข็งแกร่งที่ดี
3) โครงตัดผ่านการอบชุบด้วยความร้อนเพื่อหลีกเลี่ยงการเสียรูปของผลิตภัณฑ์ขั้นสุดท้ายพิกัดความเผื่อความยาวตัด ±2mm.
4) ผลิตภัณฑ์ขั้นสุดท้ายสามารถตัดได้ตามความยาวที่กำหนดไว้ในตัวควบคุม PLC และความยาวจะถูกวัดโดยอัตโนมัติด้วยตัวเข้ารหัส
เมื่อผลิตภัณฑ์ขั้นสุดท้ายถึงความยาวที่กำหนด เครื่องจะหยุดตัดผลิตภัณฑ์โดยอัตโนมัติเสร็จสิ้นการดำเนินการนี้ เครื่องจะทำงานอีกครั้งอย่างต่อเนื่อง
(3) ระบบควบคุม PLC
1) ระบบนี้ใช้ Delta PLC เพื่อควบคุมการทำงานทั้งหมด
ปริมาณการผลิตและความยาวแต่ละชิ้นจะถูกวัดโดยอัตโนมัติสะดวกในการควบคุมเครื่องขึ้นรูปม้วน
2) ตัวแปลงเดลต้าปรับเทคโนโลยีความเร็ว ตระหนักถึงการผลิตอัตโนมัติ
3) ระบบเชื่อมต่อระหว่างคนกับเครื่องจักรที่เป็นมิตรสามารถตั้งค่าแบทช์เป็นชิ้นงาน ความยาว ปริมาณ ฯลฯ
4) Encoder count มีหน้าที่นับและวัดความยาว
