Strut Channel Roll เครื่องขึ้นรูป
>
|
| สถานที่กำเนิด | วูซีจีน |
| ชื่อแบรนด์ | Sussman |
| ได้รับการรับรอง | CE, SGS, ISO |
| หมายเลขรุ่น | RF-ST |

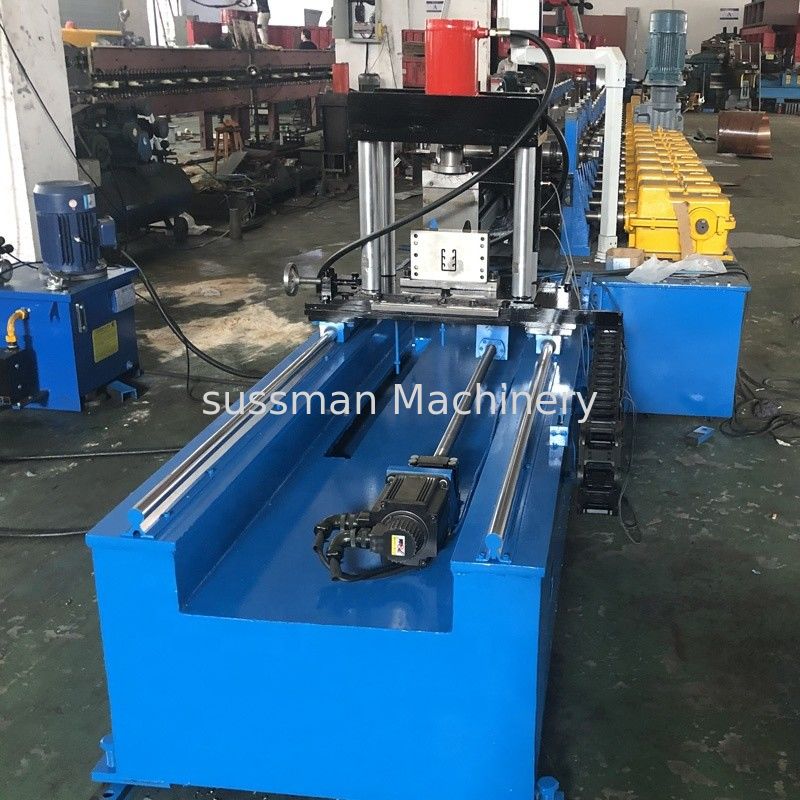

1.5-2.5 มม. ไฮดรอลิก Decoiler Strut Slotted Channel เครื่องทำ
1. แสงอาทิตย์ช่อง Strutพารามิเตอร์ทางเทคนิค
| ข้อมูลจำเพาะของเครื่อง | |
|---|---|
| น้ำหนัก | ประมาณ 10,000 กิโลกรัม |
| ขนาด | ประมาณ 20 ม. x 1.0 ม. x 1.0 ม. (กว้าง x ยาว x สูง) |
| สี | สีหลัก: น้ำเงิน |
| สีคำเตือน: สีเหลือง | |
| วัตถุดิบที่เหมาะสม | |
| วัสดุ | เหล็กชุบสังกะสี |
| ความหนา | 1.5-2.5 มม |
| ความแข็งแรงของผลผลิต | 235Mpa |
| พารามิเตอร์ทางเทคนิคหลัก | |
| จำนวนสถานีลูกกลิ้งขึ้นรูป | 18-20 |
| เส้นผ่านศูนย์กลางของเพลาลูกกลิ้งขึ้นรูป | 75 มม |
| ความเร็วในการทำงาน | 8-12m / นาที |
| วัสดุลูกกลิ้งขึ้นรูป | เหล็กแม่พิมพ์ Gr15 พร้อมการชุบแข็ง |
| วัสดุคัตเตอร์ | เหล็กแม่พิมพ์ CR12 พร้อมการชุบแข็ง |
| ระบบควบคุม | PLC และตัวแปลง |
| ความต้องการพลังงานไฟฟ้า | กำลังมอเตอร์หลัก: ประมาณ 22 กิโลวัตต์ |
| สถานีไฮดรอลิก | มอเตอร์ 5.5kw |
2. ช่อง Solar Strutส่วนประกอบของเครื่องจักร
เครื่องขึ้นรูปม้วนเสาโซลาร์เซลล์แสงอาทิตย์สามารถผลิตผลิตภัณฑ์รูปทรงต่างๆเป็นโปรไฟล์ได้
ขนาดช่องที่แตกต่างกันจะถูกปรับโดยตัวเว้นระยะระหว่างลูกกลิ้งขึ้นและลงเนื่องจากการออกแบบของสเปเซอร์เหล่านี้เป็นครึ่งวงกลมจากนั้นจึงเชื่อมต่อกันสองข้อดังนั้นเมื่อทำการปรับไม่จำเป็นต้องถอดลูกกลิ้งออกจึงง่ายและสะดวกมากเมื่อเปลี่ยนข้อกำหนดที่แตกต่างกันจำเป็นต้องเปลี่ยนแม่พิมพ์ตัด
ไม่ |
ขนาด | ความหนา |
การรักษาพื้นผิว |
||
| มม | นิ้ว | ความหนา | วัด | ||
| ก | 41x21 | 1-5 / 8x13 / 16 นิ้ว | 1.0,1.5,2.0,2.5,2.75.3.0 | 19,16,14,12 | HDG, PG, พีซี |
| ข | 41x22.5 ซม | 1-5 / 8x7 / 8 " | 1.0,1.5,2.0,2.5,2.75.3.0 | 19,16,14,12 | HDG, PG, พีซี |
| ค | 41x25 | 1-5 / 8x1 " | 1.0,1.5,2.0,2.5,2.75.3.0 | 19,16,14,12 | HDG, PG, พีซี |
| ง | 41x41 | 1-5 / 8x1-5 / 8 " | 1.0,1.5,2.0,2.5,2.75.3.0 | 19,16,14,12 | HDG, PG, พีซี |
| จ | 41x62 | 1-5 / 8x27 / 16 นิ้ว | 1.0,1.5,2.0,2.5,2.75.3.0 | 19,16,14,12 | HDG, PG, พีซี |
| ฉ | 41x82 | 1-5 / 8x3-1 / 4 " | 1.0,1.5,2.0,2.5,2.75.3.0 | 19,16,14,12 | HDG, PG, พีซี |
| SN | ชื่ออุปกรณ์ | ปริมาณ |
| 1 | 3T ไฟฟ้า un-coiler | 1 ชุด |
| 2 | คู่มือการให้อาหาร | 1 ชุด |
| 3 | เครื่องขึ้นรูปม้วนหลัก | 1 หน่วย |
| 4 | เครื่องขึ้นรูปม้วนหลัก | 1 ชุด |
| 5 | ตัดไฮดรอลิก | 1 ชุด |
| 6 | กล่องควบคุม | 1 ชุด |
| 7 | ออกตาราง | 2 หน่วย |
4. แอปพลิเคชั่น Solar Strut Channel
1. รวมถึงท่อสายไฟฟ้าและข้อมูลระบบเครื่องกลเช่นการระบายอากาศเครื่องปรับอากาศและระบบเครื่องกลอื่น ๆ
2.Strut channel ยังใช้สำหรับแอพพลิเคชั่นอื่น ๆ ที่ต้องการเฟรมเวิร์กที่แข็งแกร่งเช่นโต๊ะทำงานระบบเก็บเข้าลิ้นชักชั้นวางอุปกรณ์เป็นต้น S
3. แผงเซลล์แสงอาทิตย์ใช้ในการติดตั้งรั้งรองรับและเชื่อมต่อโครงสร้างที่มีน้ำหนักเบาในการก่อสร้างอาคาร
การวาดโปรไฟล์
เค้าโครงเครื่อง
