| สถานที่กำเนิด | วูซีจีน |
| ชื่อแบรนด์ | Sussman |
| ได้รับการรับรอง | CE, SGS, ISO |
| หมายเลขรุ่น | RF-ST |

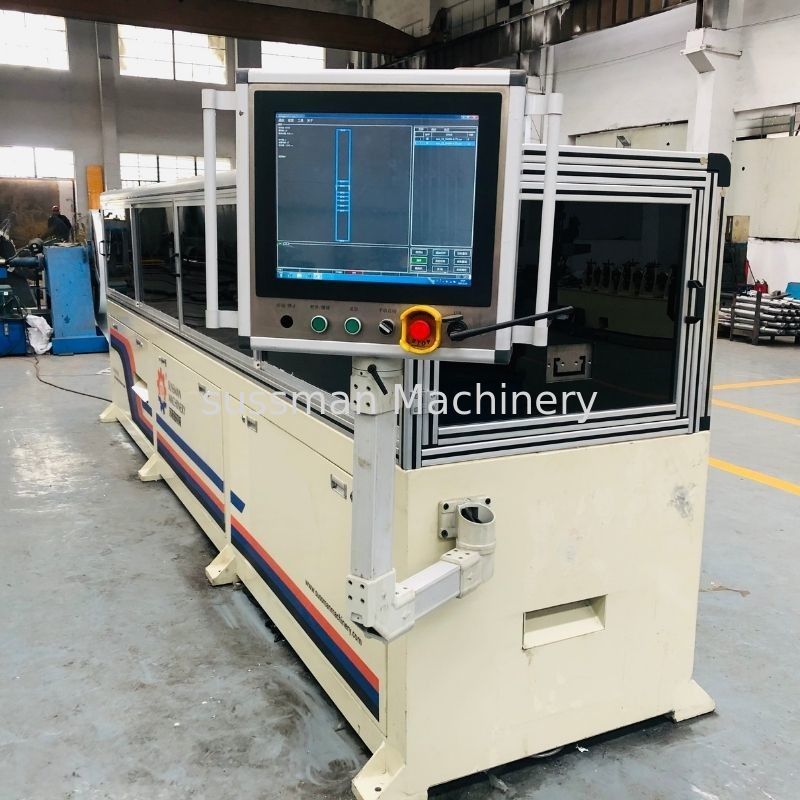

C89 LGS Steel Frame CAD Machine เครื่องวัดแสงโครงเหล็ก
ข้อมูลจำเพาะหลัก
| สิ่งของ | คำอธิบาย |
| Decoiler อัตโนมัติ | |
| กำลังโหลดน้ำหนัก | 2000kgs |
| เส้นผ่านศูนย์กลางภายในคอยล์ | φ430 ~ 520 มม |
| เส้นผ่านศูนย์กลางภายนอกของคอยล์ | φ1300มม |
| ความกว้างของแถบ | 100 ~ 450 มม |
| ความหนาของแถบ | 0.7 ~ 1.2 มม |
| คำอธิบายโปรไฟล์ | |
| C ขนาดโปรไฟล์ | 89 * 41 * 13 มม |
| เครื่องขึ้นรูปม้วน | |
| มิติ | 5000 * 1,000 * 1800 มม |
| น้ำหนัก | 3500kgs |
| เกรดลูกกลิ้ง | วัสดุ: SKD-11 |
| เทคนิคการแปรรูปลูกกลิ้ง | เครื่องจักรกลซีเอ็นซีอบชุบ HRC58-60 |
| เกรดเพลา | เหล็ก 40Cr |
| เทคนิคการแปรรูปเพลา | เครื่องจักรกลซีเอ็นซีการชุบและการอบชุบ HRC28-32 |
| อุปกรณ์เจาะ | รอยบุ๋มด้วยรูสกรู, รูบริการ, รอยเว็บ, บากปาก, การลบมุมของโครงถัก, swage, จีบ |
| ระบบควบคุม | |
| อุปกรณ์ควบคุม | แล็ปท็อป Lenovo หนึ่งเครื่องกล่องควบคุมที่อยู่ภายในเฟรมของเครื่อง |
| ซอฟต์แวร์ออกแบบ | Vertex BD จาก AU |
| อุปกรณ์การพิมพ์ Leaser | อุปกรณ์การพิมพ์ USA Matthews Leaser สำหรับการพ่นสีโลโก้และหมายเลขระบุการติดตั้ง |
| อุปกรณ์ควบคุมระยะไกล | รีโมทคอนโทรลไร้สายควบคุมเครื่องให้เดินหน้าหรือถอยหลังหรือหยุด |
| แบรนด์หลัก | PLC (พัฒนาเอง), รีเลย์ (Schneider), สวิตช์พร็อกซิมิตี (Schneider), เข้ารหัส (Omron) |
| มอเตอร์และระบบไฮดรอลิก | |
| เซอร์โวมอเตอร์ | 5.5kw พร้อมตัวลดเกียร์อันล้ำค่า |
| สถานีไฮดรอลิก | 7.5kw ถัง 200L |
| ตารางการหมดสิทธิ์ | |
| ความยาว | 3M พร้อมการรองรับ pnematic ด้านข้าง |
| บทนำทั่วไป | |
| 1. แผงสัมผัสระบบ Windowsคำแนะนำการนำเข้า NC อย่างรวดเร็วผ่านเครือข่ายหรืออินเทอร์เฟซ USB | |
| 2. การตรวจสอบกระบวนการทำงานด้วยภาพ | |
| 3. ซอฟต์แวร์ Vertex BD | |
| 4. ระบบไฮดรอลิก Bosch Rexroth ของเยอรมันการออกแบบแม่พิมพ์ที่โหลดและขนถ่ายอย่างรวดเร็ว | |
| 5. เหล็กกล้าไร้สนิมคุณภาพสูงการชุบแข็งด้วยสุญญากาศการตกแต่งศูนย์เครื่องจักร CNC | |
| 6. เครื่องพิมพ์อิงค์เจ็ทแบบไม่ต้องบำรุงรักษาในตัว | |
| 7. การขึ้นรูปที่สมบูรณ์แบบขนาดที่ถูกต้อง | |
คำอธิบายอุปกรณ์
1: การกำหนดค่าเครื่อง
Uncoiler 1 ชุด
ลูกกลิ้งขึ้นรูป: 12 กลุ่ม
ระบบควบคุม PLC 1 ชุด
ระบบตัดไฮดรอลิก: 1 ชุด
ตารางรวบรวม
2: ขั้นตอนการทำงานของเครื่องขึ้นรูปโปรไฟล์โอเมก้า
Uncoiling-Coil feeding-Guiding-Roll Forming-Punching (ถ้าจำเป็น) - ตารางการตัด - รวบรวม
3: พารามิเตอร์ทางเทคนิค:
ตอบ: แหล่งจ่ายไฟ:
380V, 3 เฟส, 50 Hz (สามารถปรับเปลี่ยนได้ตามเงื่อนไขการจ่ายไฟจริงในประเทศต่างๆ)
กำลังมอเตอร์หลัก: 7.5KW
กำลังปั๊ม: 5.5kw
B: Uncoiler:
เส้นผ่านศูนย์กลางภายใน: 460-520 มม
เส้นผ่านศูนย์กลางภายนอก: 1300 มม
น้ำหนักบรรทุก: 2T
C: การขึ้นรูปส่วน:
ความหนาในการป้อน: 0.6-1.2 มม
ความกว้างการป้อน: 50-500 มม
ความเร็วในการขึ้นรูป: 8-12m / นาที
ค่าเบี่ยงเบนของการตัด: 10m ± 2mm
จำนวนสถานีลูกกลิ้ง: 12 กลุ่ม
วัสดุลูกกลิ้ง: GCr 15
วัสดุของเพลา: Cr40
เส้นผ่านศูนย์กลางของเพลา: 42 มม
D: ระบบไฮดรอลิก:
แรงดันไฮดรอลิก: 10-12 Mpa
วัสดุคัตเตอร์: SKD11
E: ระบบควบคุม:
ระบบควบคุม NC-PLC อัตโนมัติเต็มรูปแบบ
ช่องควบคุม: หน้าจอสัมผัสสี
