1.2-2.0 Mm ความหนา 11 Kw Power Fence Profile เครื่องขึ้นรูปม้วน Peach Post Profile Roll Forming Equipment
พารามิเตอร์ทางเทคนิค
ไม่
|
รายการ
|
คำอธิบาย
|
1
|
ขนาดสินค้า
|
ตามคำขอของลูกค้า
|
2
|
Gวัสดุในการประมวลผล
|
GI
|
3
|
1ความหนาในการประมวลผล
|
1.2-2mm
|
4
|
กำลังมอเตอร์หลัก
|
11kw
|
5
|
กำลังของสถานีไฮดรอลิก
|
11kw
|
6
|
จำนวนสถานีลูกกลิ้ง
|
22 สถานี
|
7
|
ความเร็วในการผลิต
|
ประมาณ 0-15 นาที/นาที
|
8
|
เส้นผ่านศูนย์กลางของเพลา
|
Φ80mm
|
9
|
วัสดุลูกกลิ้ง
|
เหล็กกล้า GCr15 พร้อมการอบชุบด้วยความร้อน HRC58°-62°
|
10
|
วัสดุของเพลา
|
45 # เหล็กดับและอารมณ์
|
11
|
วัสดุของใบมีด
|
เหล็กกล้าแม่พิมพ์ Cr12 พร้อมการบำบัดดับ
|
12
|
วิธีการขับเคลื่อน
|
กระปุกเกียร์
|
13
|
แบรนด์ของ PLC
|
ยาสกาวะ
|
14
|
แหล่งจ่ายไฟ
|
380V 50HZ 3Phases หรือตามความต้องการของผู้ซื้อ
|
องค์ประกอบหลัก
ชื่อเครื่อง | ปริมาณ |
เครื่องคลายเกลียวอัตโนมัติ 3T | 1 ชุด |
ระบบการขึ้นรูปม้วนหลัก | 1 ชุด |
เครื่องเจาะระบบไฮดรอลิก | 1 ชุด |
ระบบตัดเลื่อย | 1 ชุด |
โต๊ะออก4เมตร | 1 สเต๊ก |
ระบบกล่องควบคุม PLC | 1 ชุด |
กล่องเครื่องมือ | 1 แพ็คเกจ |
ฝาครอบนิรภัย |
รายละเอียดเพิ่มเติม
(1) คู่มือ Ue-coiler
Un-power: de-coiler แบบแมนนวล;แม็กซ์ความจุ: 3T
เหมาะสำหรับขดลวดเส้นผ่านศูนย์กลางภายใน: 460-520 มม. ขดลวดที่เหมาะสมสูงสุดเส้นผ่านศูนย์กลางออก: 800mm
พลังงานแบบแมนนวลขยายพื้นผิวด้านในของคอยล์
(2) เลื่อย ตัด
1) หยุดการตัด
2) วัสดุใบมีดตัดคือ Cr12 พร้อมการชุบแข็ง
3) ใช้โครงเชื่อมเพื่อความแข็งแกร่งที่ดี
4) โครงตัดผ่านการอบชุบด้วยความร้อนเพื่อหลีกเลี่ยงการเสียรูปของผลิตภัณฑ์ขั้นสุดท้ายพิกัดความเผื่อความยาวตัด ±2mm.
5) พลังของการตัดมีให้โดยสถานีไฮดรอลิก
6) ผลิตภัณฑ์ขั้นสุดท้ายสามารถตัดได้ตามความยาวที่กำหนดไว้ในตัวควบคุม PLC และความยาวจะถูกวัดโดยอัตโนมัติด้วยตัวเข้ารหัสเมื่อผลิตภัณฑ์ขั้นสุดท้ายถึงความยาวที่กำหนด เครื่องจะหยุดตัดผลิตภัณฑ์โดยอัตโนมัติเสร็จสิ้นการดำเนินการนี้ เครื่องจะทำงานอีกครั้งอย่างต่อเนื่อง
(3) ระบบควบคุม PLC
1) ระบบนี้ใช้ Delta PLC เพื่อควบคุมการทำงานทั้งหมดปริมาณการผลิตและความยาวแต่ละชิ้นจะถูกวัดโดยอัตโนมัติสะดวกในการควบคุมเครื่องขึ้นรูปม้วน
2) ตัวแปลงเดลต้าปรับเทคโนโลยีความเร็ว ตระหนักถึงการผลิตอัตโนมัติ
3) หน้าจอข้อความถูกป้อนและยกเลิกข้อมูลการทำงาน
4) ระบบเชื่อมต่อระหว่างคนกับเครื่องจักรที่เป็นมิตรสามารถตั้งค่าแบทช์เป็นชิ้นงาน ความยาว ปริมาณ ฯลฯ
5) การนับตัวเข้ารหัส มีหน้าที่นับและวัดความยาว
6) แรงดันไฟฟ้าที่เหมาะสม: 380V/50HZ/3Phase (สามารถออกแบบตามความต้องการของผู้ซื้อ)
เครื่องขึ้นรูปม้วนรางโพสต์นี้ผลิตรางโพสต์ตามความต้องการของลูกค้า
แถบวัสดุผ่านกระบวนการคลายเกลียว การป้อน การขึ้นรูปเป็นม้วน การเจาะและการตัดแบบไฮดรอลิก และการรวบรวม
ควบคุมโดยระบบควบคุม PLC ทำให้การทำงานของทั้งเครื่องกลายเป็นเรื่องง่าย
พนักงานต้องได้รับการฝึกอบรมวิธีการรวบรวมข้อมูลที่เกี่ยวข้องผ่านหน้าจอสัมผัสเท่านั้นชิ้นส่วนไฟฟ้าทั้งหมดของเครื่องนี้มาจากแบรนด์ที่มีชื่อเสียงเพื่อให้มั่นใจถึงประสิทธิภาพที่สมบูรณ์แบบ

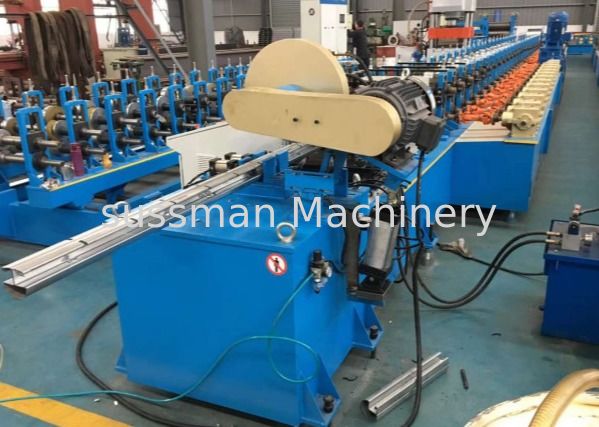

ภาพเครื่อง
