| สถานที่กำเนิด | จีน |
| ชื่อแบรนด์ | Sussman |
| ได้รับการรับรอง | ISO 9001 SGS |
| หมายเลขรุ่น | RP |

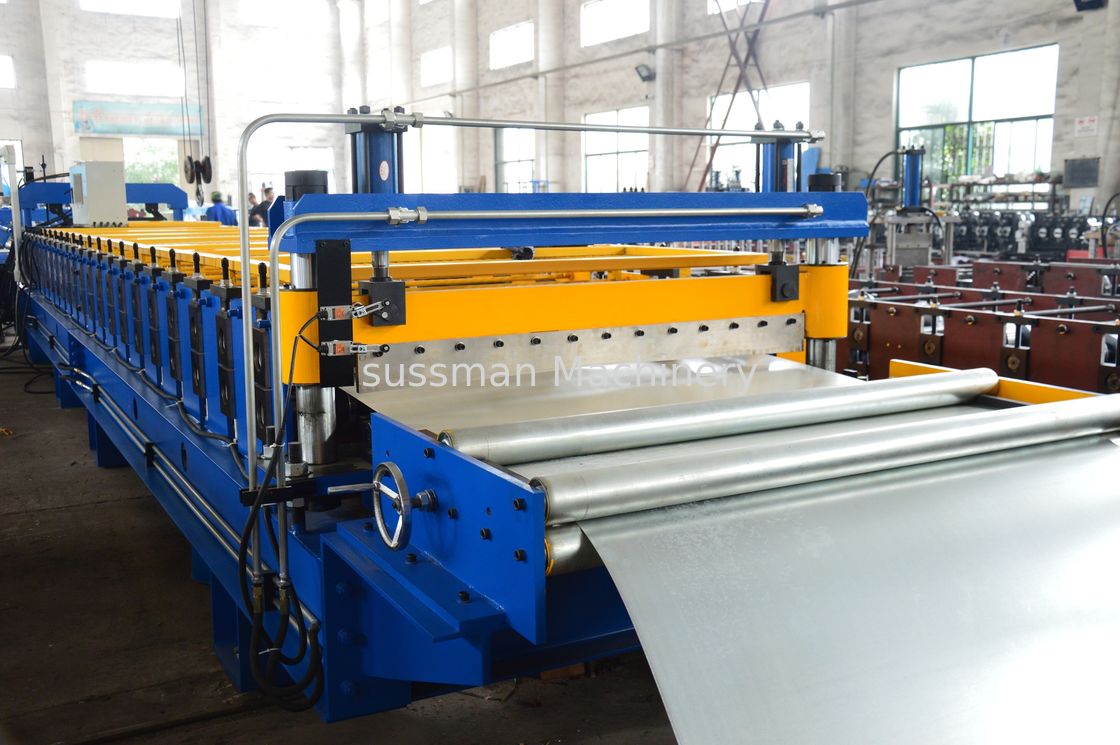

0.15-0.3 มม. PPGI ลูกฟูกแผงม้วนขึ้นรูปเครื่องกับไดรฟ์โซ่ 1.2 นิ้ว
ข้อมูลทางเทคนิค
| ไม่มีรายการ | ลักษณะ | ข้อกำหนดที่นำเสนอ |
| 1.0 | เครื่องขึ้นรูปม้วน | |
| 1.1 | ความเร็วในการหมุน | 12-15m / นาที (ไม่รวมเวลาตัด) |
| 1.2 | ความหนารีด | 0.15mm-0.3mm PPGI |
| 1.3 | วัตถุดิบ | ขดลวดทาสีสี |
| 1.4 | มอเตอร์หลัก | 7.5kW |
| 1.6 | มิติ | เกี่ยวกับ 8000 × 1600 × 1200 (มม.) |
| 1.7 | ความกว้างที่มีประสิทธิภาพ | 825mm |
| 1.8 | ป้อนความกว้างของคอยล์ | 1000mm |
| 1.9 | สถานีลูกกลิ้ง | ประมาณ 20 สถานี |
| 1.10 | วัสดุลูกกลิ้ง | เหล็ก 45 # ปลอมเคลือบด้วยโครเมี่ยม |
| 1.11 | เส้นผ่าศูนย์กลางเพลา | Φ76mm |
| 1.12 | การส่งผ่าน | ด้วยโซ่ 1.2 นิ้ว |
| 1.13 | วัสดุของห่วงโซ่ | เหล็กหลอม # 45 พร้อมความถี่ในการดับ 12A |
| 1.14 | วัสดุของการตัด | Cr12Mov พร้อมกับดับ HRC58-62 ° |
| 1.15 | ความอดทน | 10m + -1.5mm |
| 1.16 | สถานีไฮดรอลิก | 4kw |
กระบวนการทางเทคนิค
Uncoiling— การให้อาหารพร้อมกับมัคคุเทศก์ - การขึ้นรูปม้วน - การตัด - การรวบรวมผลิตภัณฑ์
รายการเครื่อง:
| ไม่ | ชื่อ | ชนิด | ปริมาณ |
| 1 | 5-de-coiler แบบพาสซีฟ | RF-RP18-63.5-825 | 1 ชุด |
| 2 | เครื่องขึ้นรูปม้วนหลัก | RF-RP18-63.5-825 | 1 ชุด |
| 3 | กล่องควบคุม | RF-RP18-63.5-825 | 1 หน่วย |
| 4 | สถานีไฮดรอลิก | RF-RP18-63.5-825 | 1 หน่วย |
| 5 | ตาราง Passive Out | RF-RP18-63.5-825 | 2 หน่วย |
| 6 | ตาข่ายคลุม | RF-RP18-63.5-825 | 1 หน่วย |
รายละเอียดของแต่ละส่วน:
1. การตัด
(1) การตัดหลังจากขึ้นรูป: ตัดแผ่นหลังจากม้วนขึ้นรูปตามความยาวที่ต้องการ
(2) การตัดการเคลื่อนไหว: เครื่องหลักหยุดโดยอัตโนมัติและการตัดจะเกิดขึ้น หลังจากการตัดเครื่องหลักจะเริ่มต้นโดยอัตโนมัติ
(3) วัสดุของใบมีด: CR12 กับการรักษาความร้อน
(4) การวัดความยาว: การวัดความยาวอัตโนมัติ
(5) ความอดทนความยาว: 10m +/- 2 มม
2. ออกตาราง:
ขนาด: 2000 * 1350 * 1000 มม. สองขนาด
3. กล่องควบคุม: Panasonic
(1) ผู้ผลิตไฟฟ้า: 380V, 50 Hz, 3 เฟส (ปรับตามการร้องขอ)
(2) การวัดความยาวและปริมาณโดยอัตโนมัติ
(3) ความยาวและปริมาณควบคุมโดย PLC
(4) ความไม่ถูกต้องของความยาวสามารถแก้ไขได้อย่างง่ายดาย
(5) แผงควบคุม: สวิตช์ชนิดปุ่มและหน้าจอสัมผัส
(6) หน่วยความยาว: มิลลิเมตร (เปิดบนแผงควบคุม)
