เครื่องม้วนหน้าม้วนทางจิต
ข้อมูลทางเทคนิคของเครื่องจักร
รายการ | ข้อมูลจำเพาะ | หมายเหตุ | |
วัสดุของขดลวด | ความหนาของวัสดุ | สังกะสี 1.5-2 มม | |
Un Coiler | คู่มือใช้งาน 3 ตัน | ||
ระบบการขึ้นรูป | ความเร็วของโรลลิ่ง | 10 ม. / นาที | |
สถานีลูกกลิ้ง | 12 สถานี | ||
วัสดุลูกกลิ้ง | 45 # เหล็กกล้าพร้อมเพลาชุบ 50mm | ||
Maim Motor Power | 7.5 กิโลวัตต์ | ||
กำลังตัดไฮดรอลิค | 4 กิโลวัตต์ | ||
ตัด ระบบ | วัสดุตัด | CR12 พร้อมการบำบัดความหนืด | |
ความแข็ง | HRC58-62 | ||
ความอดทน | + -1.5mm | ||
ระบบควบคุมไฟฟ้า | แหล่งกำเนิดไฟฟ้า | 380V, 50HZ, 3 เฟส นอกจากนี้ยังสามารถตอบสนองความต้องการของลูกค้า | |
ระบบควบคุม | PLC (Panasonic) เปนรายการในบันทึก | ||
น้ำหนัก | ประมาณ 2.5 ตัน | ||
เส้นทางขับขี่ | ห่วงโซ่เดี่ยวขนาด 1 นิ้ว | ||
ขนาดของเครื่อง | ความยาว 4500mm * กว้าง 600mm * สูง 800 มม |
สายการผลิตรายการ
ส่วนประกอบ | 3 ตัน decoiler passive | 1 ชุด | |
เครื่องขึ้นรูปลูกกลิ้งหลัก | 1 ชุด | ||
กล่องควบคุม PLC | 1 ยูนิต | ||
สถานีไฮโดรลิค | 1 ยูนิต | ||
อะไหล่สำรอง | |||
โปรไฟล์มาตรฐาน:
การทำงานของเครื่องขึ้นรูปแปดเหลี่ยมท่อม้วน
Uncoiling - feed การขึ้นรูปเป็นลอน - การตัด เลื่อยบิน - ตารางไหลออก
แกลเลอรี่ภาพ

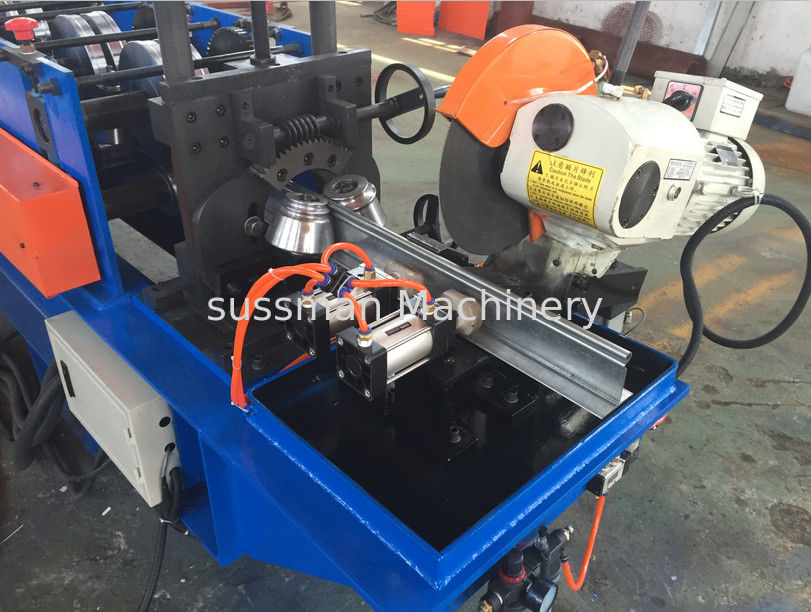

ภาพเครื่องจักร
