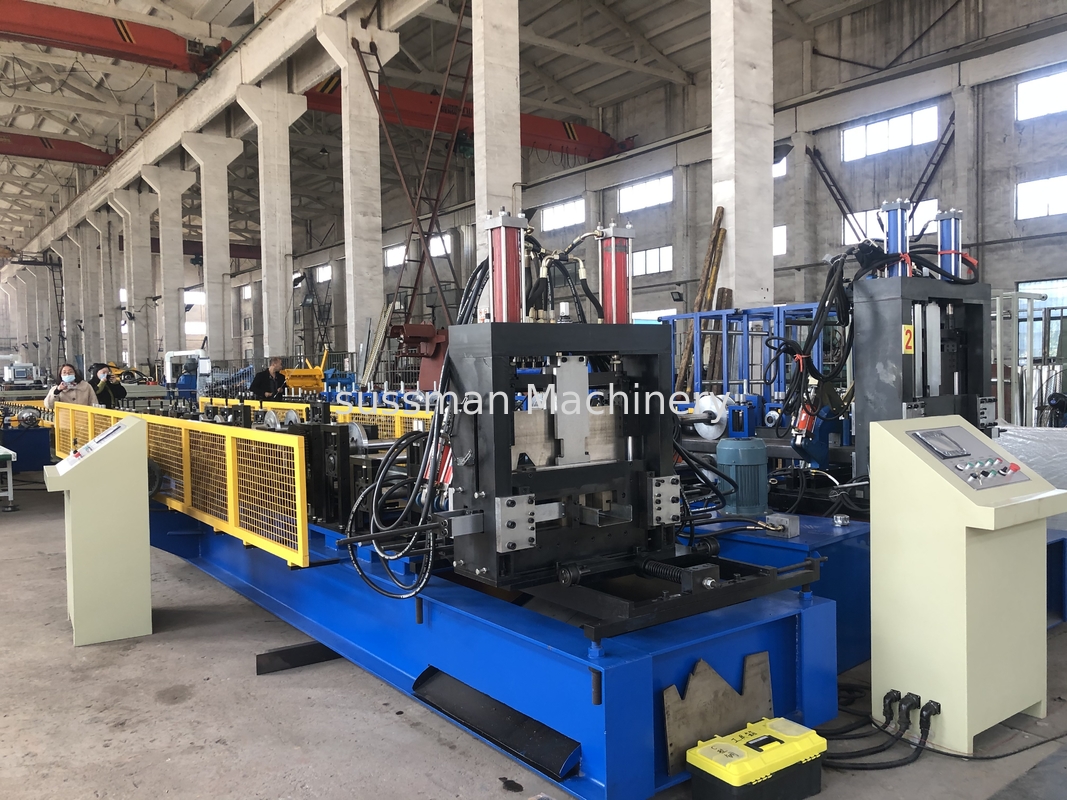

เครื่องขึ้นรูปม้วน CZ Purlin อัตโนมัติ 1.5 - 3.0 มม. ความหนา

คุณสมบัติหลักของเครื่องขึ้นรูปม้วนแปม้วนจาก C เป็น Z อย่างรวดเร็ว

ข้อดีของเครื่องแปแบบ C ถึง Z แบบเปลี่ยนขนาดอัตโนมัติมีดังนี้:

1. ผลิตขนาดแปที่แตกต่างกันโดยไม่ต้องเปลี่ยนลูกกลิ้งหรือสเปเซอร์

2. ไม่จำเป็นต้องเปลี่ยนเครื่องตัดสำหรับขนาดต่างๆ

3.ใช้งานง่าย ค่าบำรุงรักษาต่ำ

4. ขนาดไม่ จำกัด (ขนาดใดก็ได้ภายในช่วงเครื่อง) ช่วยประหยัดวัสดุ

5. รูเจาะเสริมที่ตำแหน่งใด ๆ ของด้านเว็บแปและด้านหน้าแปลน


แต่ละส่วนของ C Purlin Machine

1.3T คู่มือ De-coiler
เส้นผ่านศูนย์กลาง: ขยาย 460-520 มม.
ความจุ: 3 ตัน
ความกว้างม้วนสูงสุด: 500mm


2. อุปกรณ์ปรับระดับ

ใส่วัตถุดิบ (แผ่นเหล็ก) ผ่านชายหาดเพื่อผลิตและแปรรูป

เส้นผ่านศูนย์กลางคือ Ø 76 มม. ชุบโครเมียมและ HRC60 เพื่อรักษาพื้นผิวเรียบ
ปรับระดับได้ 7 ม้วน ขึ้น 3 ม้วน และลง 4 ม้วนรับรองได้ว่าสินค้ามีความเรียบร้อย ขนานกัน และสม่ำเสมอทุกประการ


3. เครื่องเจาะและตัด

ใช้ไดรฟ์ไฮดรอลิกและตำแหน่งอัตโนมัติในการตัดสินใจ
มิติและตัดสินค้าเป้าหมาย

แรงดันสถานีไฮดรอลิก: 20 MPa
ขดลวดไฮดรอลิก:46#
ส่วนประกอบ: ประกอบด้วยใบมีดหนึ่งชุด กระบอกไฮดรอลิกหนึ่งชุด และเครื่องตัดหนึ่งชุด

วัสดุใบมีดตัด: เหล็กกล้า Cr12 Mov ที่มีการรักษาสูง



4.กล่องควบคุม

(1) แหล่งจ่ายไฟ: 380V, 50 Hz, 3Phase (ปรับตามคำขอ)
(2).แผงควบคุม: สวิตช์แบบปุ่มและหน้าจอสัมผัส
(3) ภาษาในหน้าจอสัมผัส: อังกฤษและจีน
(4) การวัดความยาวและปริมาณโดยอัตโนมัติ
(5) ความยาวและปริมาณควบคุมโดย PLC
(6) ความไม่ถูกต้องของความยาวสามารถแก้ไขได้ง่าย
