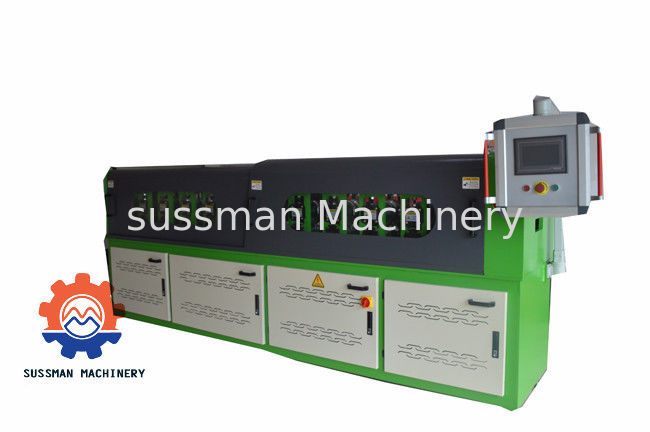

14 ขั้นตอนชัตเตอร์ประตูม้วนขึ้นรูปเครื่องควบคุมการขึ้นรูปโลหะอุปกรณ์ PLC
ขั้นตอนการทำงาน
decoiler →อุปกรณ์ระดับ→เครื่องขึ้นรูปม้วนหลัก→การตัดไฮดรอลิก→ออกจากโต๊ะ
การวาดโปรไฟล์
ชิ้นส่วนของเครื่องจักร
ชื่อ | ปริมาณ (ชุด) |
De-coiler | 1 ชุด |
เครื่องขึ้นรูปม้วนหลัก | 1 ชุด |
โต๊ะหมด | 2 ชุด |
แผงควบคุม | 1 ชุด |
ข้อมูลเทคนิค
วัสดุในการสร้างประตูชัตเตอร์: 0.7-1.2 มม., ขดลวดชุบสังกะสี
การขึ้นรูปขั้นตอน: ประมาณ 12 ขั้นตอน
วัสดุของลูกกลิ้ง: เหล็ก GCr15, ความแม่นยำกลึง, ความถี่สูงดับ HRC58-62, เส้นผ่าศูนย์กลางของลูกกลิ้ง:> ¢ 150
วัสดุของเพลาหลัก: 45 # เหล็กที่มีคุณภาพสูง (เส้นผ่าศูนย์กลาง> ¢ 50)
วัสดุ Chains ': 45 # เหล็กดับความถี่สูง, สนามวงกลม: 38.1; จำนวนฟัน: 13
ตัด: ตัดไฮดรอลิก การชุบ HRC58-62
การควบคุมอิเล็กทรอนิกส์: การควบคุม PLC แบรนด์ญี่ปุ่นพานาโซนิค
มิติของเครื่อง: 4500mmX500mmX800mm
ระบบไดรฟ์: ไดรฟ์โซ่ 7.5KW มอเตอร์ไฟฟ้าหลักความเร็วในการทำงาน: 12-15m / นาที;
